LED 電視牆解決方案

依空間打造的 LED 電視牆

一面無縫的畫布，貼合空間的使用方式。茂業依空間條件、觀看需求與要呈現的內容，協助規劃顯示屏、控制系統與安裝方式。

從空間開始規劃

選擇顯示屏之前，先確認牆面尺寸與完成面深度，記錄最近的觀看位置，以及觀看者必須看清的最小文字或細節；接著列出訊號來源、內容比例與需要同時顯示的視窗數量。這些答案決定點間距、箱體款式、處理器與安裝方式。

同一面畫布，不同的場域

LED 電視牆由模組與箱體組成，最終尺寸與長寬比可依空間規劃。會議室、監控中心、展示區與公共空間，對畫面細節、亮度、結構與維修通道的需求各不相同。

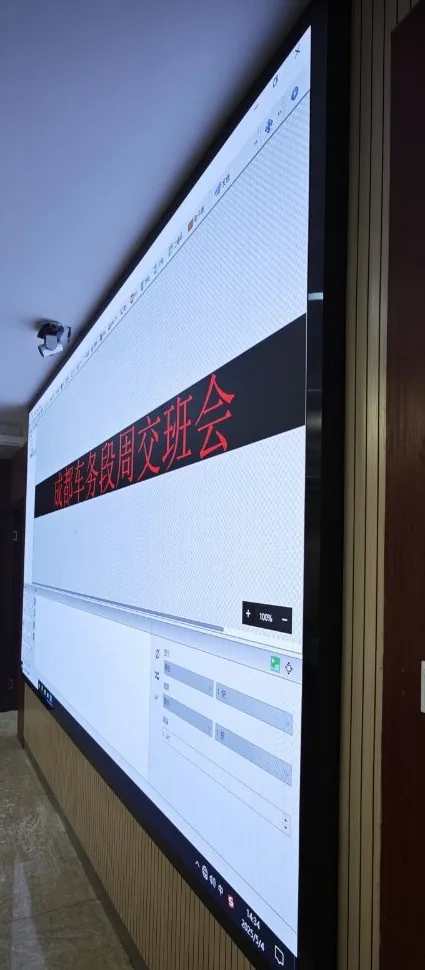

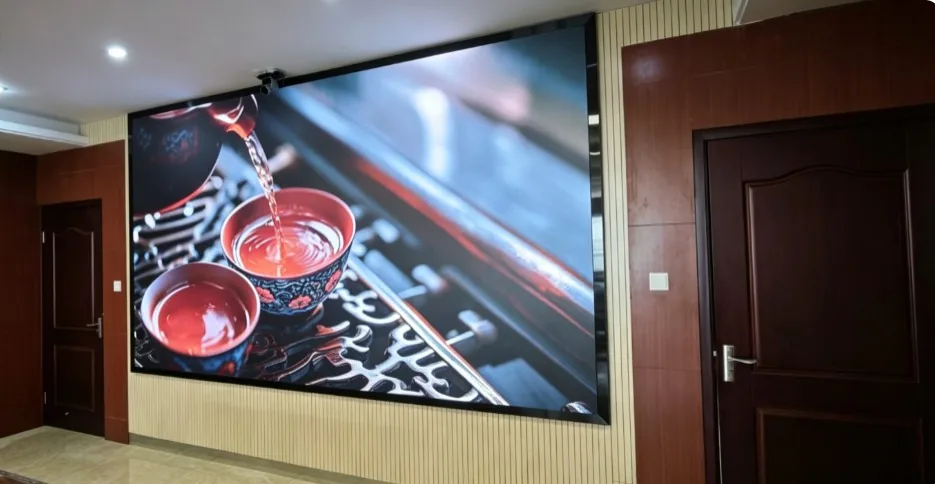

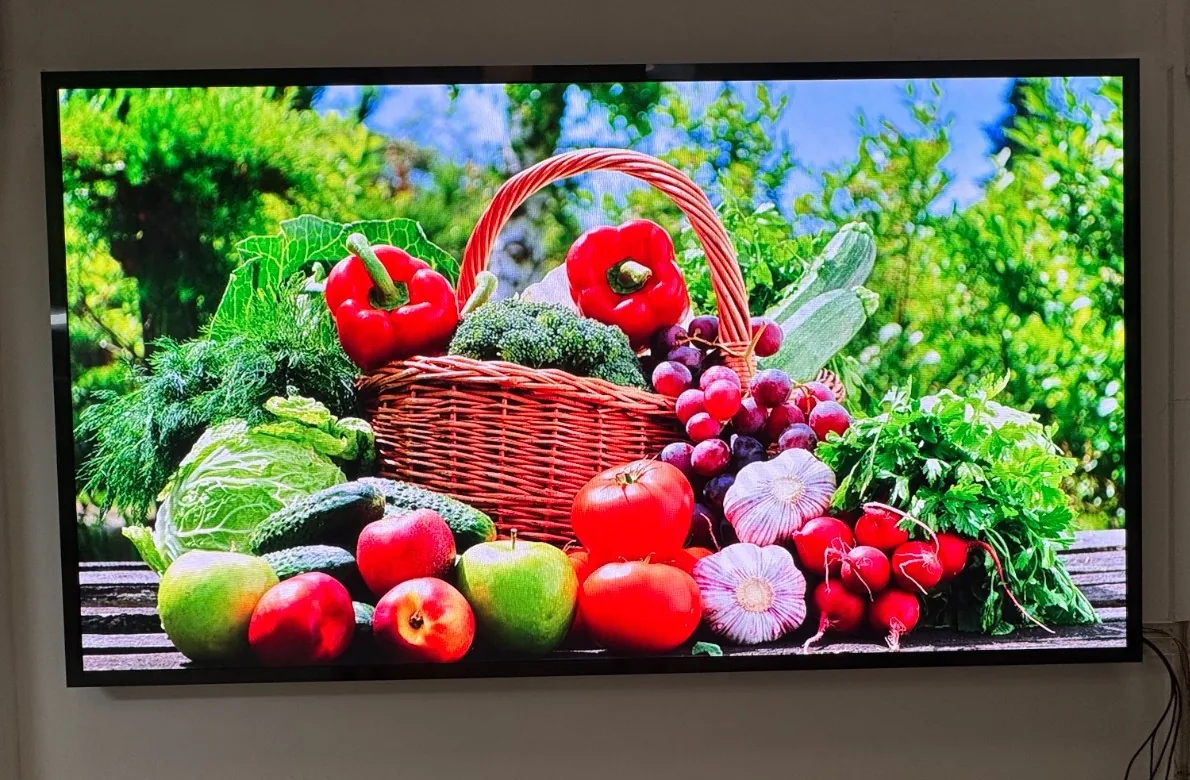

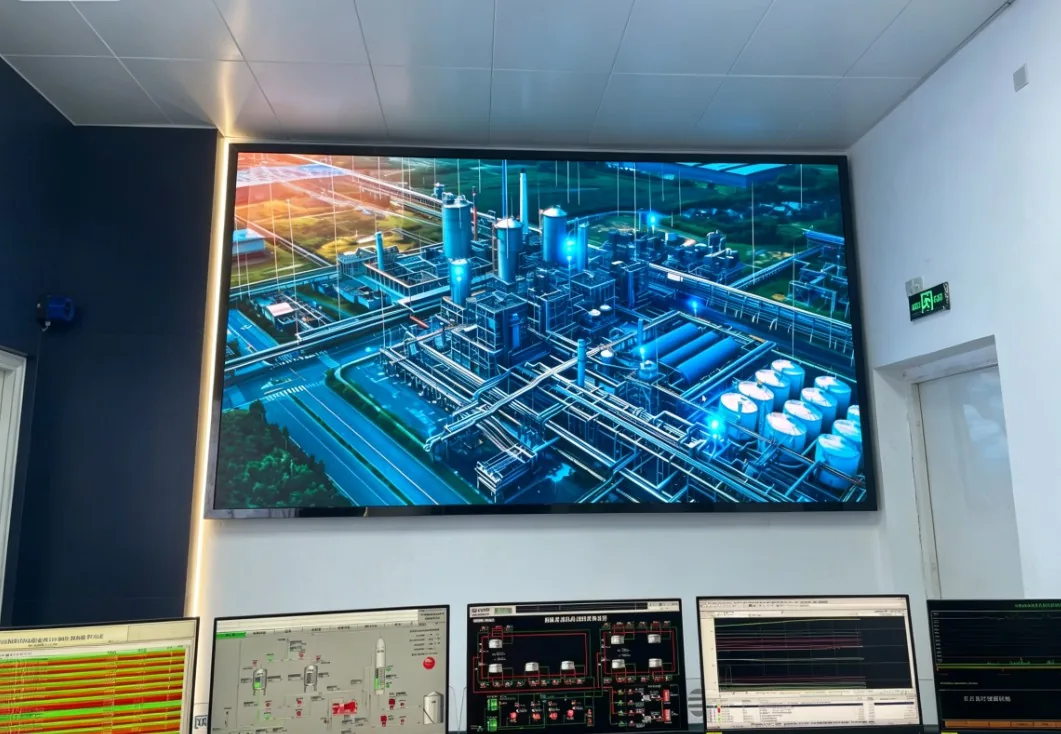

以上為茂業提供的安裝照片，呈現可能的使用空間，並非特定型號或經驗證的專案規格。

從模組到完整系統

LED 模組組成箱體，箱體組成可見的螢幕。完整安裝還需要機構結構、訊號處理、傳輸、配電、散熱與可行的維護計畫。典型的訊號路徑為：內容來源 → 處理與控制 → 傳輸 → 接收卡 → LED 箱體。

控制器容量應依實際像素數、輸入格式、最大寬高、所需視窗數及備援需求進行核算。電力設計應依所選設備規格與當地電氣法規。控制鏈路的備援與整面顯示屏的備援，是不同的設計範圍。

選擇合適的點間距

點間距是相鄰像素中心點之間的距離。點間距越小，近距離觀看時能呈現越細緻的畫面。觀看距離只是起點，文字大小、內容解析度、環境光線與預算同樣重要。

標示怎麼看：P1.8 表示像素中心間距 1.8 mm。這是取自培訓教材的一般範例，並非產品規格，也不代表適用於所有空間。

LED 還是 LCD？專案需要大面積無縫畫面或特殊比例時，可考慮 LED；若是較小的會議室、觀看者需近距離閱讀細小文字，單片 LCD 仍可能是合適的選擇。請依觀看需求與整體持有成本來選擇。

不只是畫面：完整規劃

• 結構與維修： 確認牆面承重、搬運路線、完成面深度、散熱，以及前維護或後維護通道。
• 訊號與控制： 讓訊號來源、介面、處理器、控制器與傳輸架構，符合實際畫布與內容流程。
• 電力與持續運作： 依所選設備規劃配電、保護、接地，以及所需的 UPS 或備援鏈路。
• 驗收交付： 測試畫面均勻度、訊號切換與復原、電氣保護、結構細節，並交付維護文件。

應用情境

• 會議室
• 監控中心
• 展示區
• 公共空間
